Duofix Geberit element montażowy do pisuaru uniwersalny H112-130 - 111.616.00.1

Zastosowanie:
Do montażu w ściance systemu Duofix o wysokości pomieszczenia
Do montażu w ścianie z płyty gipsowej o wysokości pomieszczenia
Do montażu w częściowej ściance systemu Duofix przed ścianą pełną lub ścianą z płyty gipsowej
Do montażu przed ścianą pełną lub ścianą z płyty gipsowej
Do montażu w instalacji naściennej częściowej lub o wysokości pomieszczenia przed ścianą pełną lub ścianą z płyty gipsowej
Do montażu na masywnej ścianie i obmurowania lub zamurowania
Do podtynkowych zaworów spłukujących
Do montażu na podłożu o grubości warstw podłogi 0 - 20 cm
Do mocowania urządzeń sterujących HyTronic na podczerwień lub pneumatycznych HyTouch z płytką o wielkości 13 x 13 cm

Charakterystyka:
Rama z otworami 9 mm do zamocowania w drewnianej ścianie szkieletowej
Nogi ocynkowane, regulowane płynnie w zakresie od 0 - 20 cm
Samonośny
Rama o profilu C 4x4 cm
Rama powlekana proszkowo, kolor Geberit niebieski
Nogi montażowe mogą być wsunięte o 5 cm
Obrotowa płyta pod nogę, do montażu w profilach UW50 i UW75

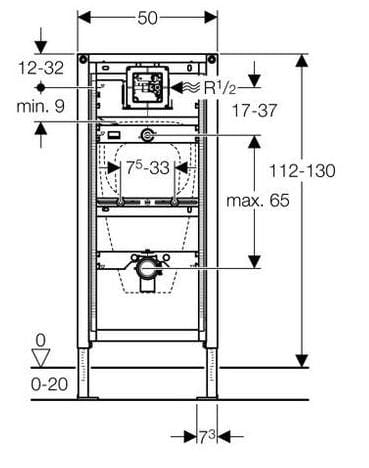

Wysokość zabudowy 112 - 130 cm, w zależności od rodzaju pisuaru
Przyłącze wody 1/2, typu MeplaFix
Przyłącze wody montowane bez użycia narzędzi
Przyłącze wody z uszczelnieniem radialnym
Zawór odcinający z dławikiem, zamontowany
Zamontowana rura osłonowa do płukania przewodu
Zacisk przyłącza elektrycznego na wyposażeniu
Obudowa ochronna zabezpiecza otwór serwisowy przez wilgocią i zabrudzeniem
Obudowa ochronna otworu serwisowego z możliwością przycięcia
Elastyczny wężyk łączący zawór z króćcem dopływowym
Wlot wody 32 mm z możliwością regulacji wysokości
Mocowanie pisuaru za pomocą gwintowanego pręta M8, z możliwością regulacji wysokości
Mocowanie kolana odpływowego izolowane akustycznie z możliwością regulacji wysokości
Samohamujące nóżki, do wyrównywania elementu bez użycia narzędzi
Możliwe jest dodatkowe zamocowanie pisuaru z akcesoriami
Montaż pisuarów z głowicą zraszającą po zastosowaniu dodatkowych akcesoriów

Dane Techniczne:
Natężenie przepływu przy ciśnieniu 1 bara 0,24/0,3 (bez ogranicznika przepływu) l/s
Ciśnienie próbne wody 16 bar
Wilgotność powietrza < 100 %
Zakres ciśnień 1 - 8 bar
Maks. temperatura wody 30 °C
Ciśnienie próbne powietrza / gaz obojętny 3 bar

Zakres dostawy:
Obudowa podtynkowa, zawór odcinający z dławikiem, rura osłonowa i zacisk przyłącza elektrycznego
Obudowa ochronna z pokrywą
Przyłącze wody Rp1/2
Rura łącząca pomiędzy wlewem 32 cm a pisuarem, wraz z uszczelką pisuaru
Syfon odsysający 50 mm, wraz z uszczelką pisuaru
Kolano odpływowe PE-HD, redukcja z 63/57 mm na 50/44 mm, wraz z uszczelką syfonu odsysającego
2 pręty gwintowane M8 do zamocowania pisuaru
Materiał mocujący

Zestaw nie zawiera układu sterującego pisuarem oraz wsporników dystansowych (sprzedawane oddzielnie)
